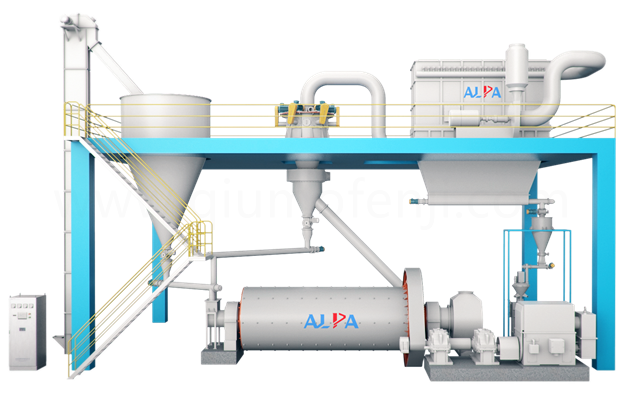

球磨分级

适用物料: 广泛应用于碳酸钙(方解石、大理石、石灰石、白垩)、高岭土、铝矾土、白云石、轻烧镁、水镁石、硅藻土、石油焦、煤粉、菱镁石、重晶石、石英、粉石英、熔融石英、方石英、石英岩、脉石英、石英砂、长石(钠、钾)、石榴石、叶腊石、斜长石、莫来石、锆石、氧化铝、超细水泥、矿渣、钢渣等物料的球磨分级。

球磨分级,钢渣微粉生产线
了解更多,请拨打服务热线
13061397961

工艺特点

Process features

源自德国

工艺直接源自德国IVA公司,
是国际标准的非矿加工生产线。

并、串联结合

工艺流程主要包括破碎(一般采用两段破碎)、研磨、分级、包装、料仓、输送、提升等。球磨机后可接多台分级机并联分级,也可接多台串联分级,同时生产多个粒度号的产品。球磨机与分级机组成一个闭路循环系统。

按矿物量身订制

球磨机的选配根据矿物的硬度、可磨性、加工粒度和产量采用非标设计,衬板形状和球(段)级配根据多年工程实践经验量身订制,提高球磨机的研磨效率,降低产品能耗。

按细度选机型

分级机的选配可根据产品的不同细度选择不同的机型,FW系列分级机可适应于D97:3~20微米产品的分级,FL系列分级机可适应于D97: 8~45微米产品的分级,每台分级机都具有很宽的产品调节范围,市场适应范围广。

产品粒度控制灵活

当一条生产线同时生产多个品种时,我们可对多台分级机串联使用,通过粗细分级机的优化组合,确保产品的能耗低,粒度分布调整方便, 球磨机的过磨现象低。

按规模定方案

我们可根据客户的投资规模,设计采用不同的厂房结构及设备布置方案,提供性价比高的配置系统,如年产2万吨以下的规模设备布置多采用单层厂房平面布置,输送系统采用螺旋输送,包装可采用人工包装,2万吨以上的规模设备布置采用多层厂房立体布置,输送系统采用气力输送,包装采用自动包装及配备码垛系统。

降低噪音与排放

环保方面我们采用特殊设计,通过设备的减振和部分软连接,使噪音达到小化,通过使用高质量的过滤材料,保证粉尘排放量低。

自动化控制

电控系统采用程序控制,控制整个生产流程,从进料料仓、研磨分级,直到产品包装。

提供增值服务

我们可为客户提供附加服务,如选矿、改性、造粒、老生产线的改造升级等,通过向产品两端的延展,保证用户利益。

埃尔派生产的球磨分级

设备的优势

大型化、智能化、节能化、低碳、环保,是时代赋予我们的使命和责任

  • 工艺设计合理,单位能耗低,产量大

  • 研磨介质及衬板选择灵活

  • PLC控制,操作简单

  • 对物料的高纯度加工污染小

  • 运行安全稳定,维护成本低

  • 生产的产品粒度分布集中,产品质量稳定

埃尔派生产的球磨分级

规格及主要参数

球磨分级生产线主要设备规格及参数(以碳酸钙为例)

球磨机型号 IBM1830 IBM2200 IBM2400 IBM2600 IBM2800 IBM3000
球磨机功率KW 220 320 450 630 710 800
分级机 型号 1台 FW630/4 1台 FW630/6 2台 FW630/4 1台 FW630/6 1台 FW800/4+1台 FW800/6 2台 FW800/6
功率KW 192 290 384 580 670 764
附属设备
功率KW
粗破系统 37 55 65 90 90 110
输送包装 11 22 22 30 37 37
空压机 18.5 30 45 55 75 90
分级粒度及
产能T/H
D97 15um 2.7 4.0 5.4 8.0 9.4 11
D97 10um 2.0 3.0 4.0 6.0 7.0 8.0
D97 5um 0.9 1.3 1.8 2.7 3.0 3.6

球磨分级生产线主要设备规格及参数(以石英为例))

球磨机型号 IBM1570 IBM1830 IBM2200 IBM2400 IBM2600
球磨机功率KW 75 160 245 320 560
分级机 型号 1台 FL360 1台 FL450 1台 ITC3 1台 ITC4 1台 ITC5
功率KW 48 73.5 105 120 197
附属设备
功率KW
输送包装 5 11 11 11 22
空压机 7.5 11 15 15 22
分级粒度及
产能T/H
D90-92 45um 1.0 2.0 3.0 4.5 6.7
D90-92 15um 0.5 1.0 1.6 2.7 3.4
D90-92 10um 0.35 0.75 1.0 1.5

工艺流程图

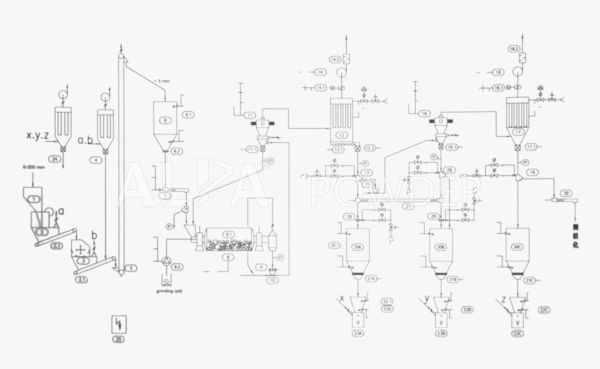

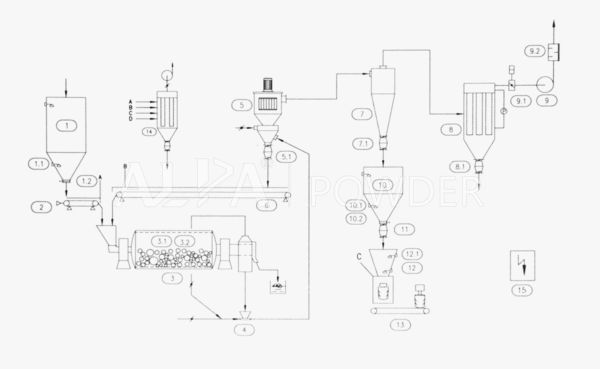

球磨分级流程图
球磨分级流程图

工艺示例

各类经破碎、选矿、煅烧或熔融的粉体原料
各类经破碎、选矿、煅烧或熔融的粉体原料

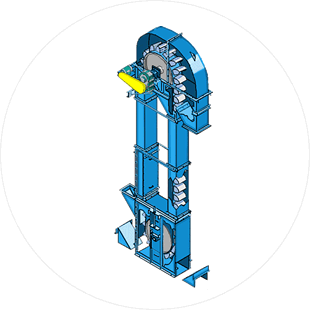

提升机
提升机

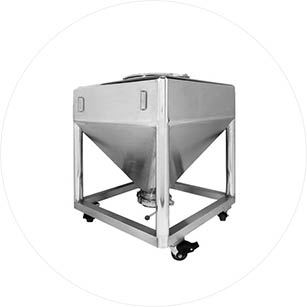

料仓
料仓

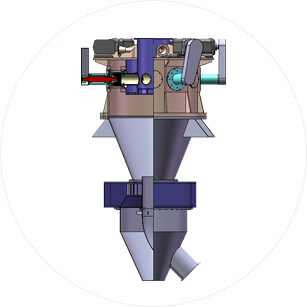

分级机
分级机

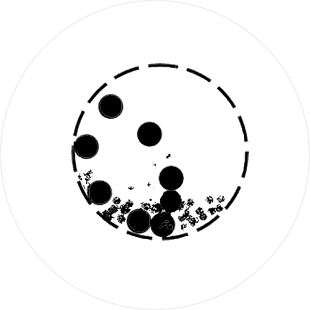

球磨机
球磨机

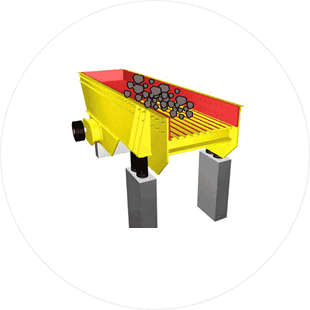

电磁振动给料机
电磁振动给料机

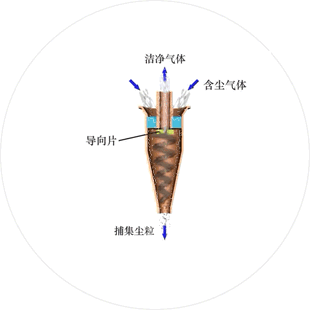

旋风收集器
旋风收集器

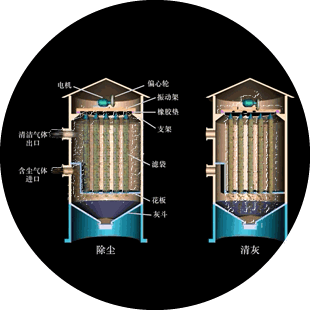

布袋集尘器
布袋集尘器
成品
成品
